大型机械设备工业设计 外观与结构的一体化创新

在重型装备制造领域，大型机械设备、机械机床等产品的工业设计远不止于“美化外观”，而是涵盖外观设计、结构设计、人机交互与制造可行性的系统性创新。优秀的大型设备设计需要在保证功能、刚度、精度与安全的前提下，提升产品的视觉品质、操作效率与维护便利性，从而增强市场竞争力。

一、大型机械设备工业设计的核心范畴

大型机械设备通常指矿山机械、冶金设备、工程机械、锻压设备、大型机床等，其体量大、功率高、工况复杂。工业设计在这一领域的核心任务包括：

• 外观设计：通过造型、比例、色彩、材质与细节处理，塑造产品的品牌识别与专业形象，同时兼顾防尘、防水、散热与清洁。
• 结构设计：在满足强度、刚度、振动与热变形要求的基础上，优化人机关系、可制造性与装配效率，实现轻量化与模块化。
• 人机交互设计：优化操作台、显示界面、控制手柄与维修通道，降低操作者疲劳与误操作风险。
• 安全与防护设计：包括防护罩、警示标识、急停装置与可视性设计，符合国际安全标准。

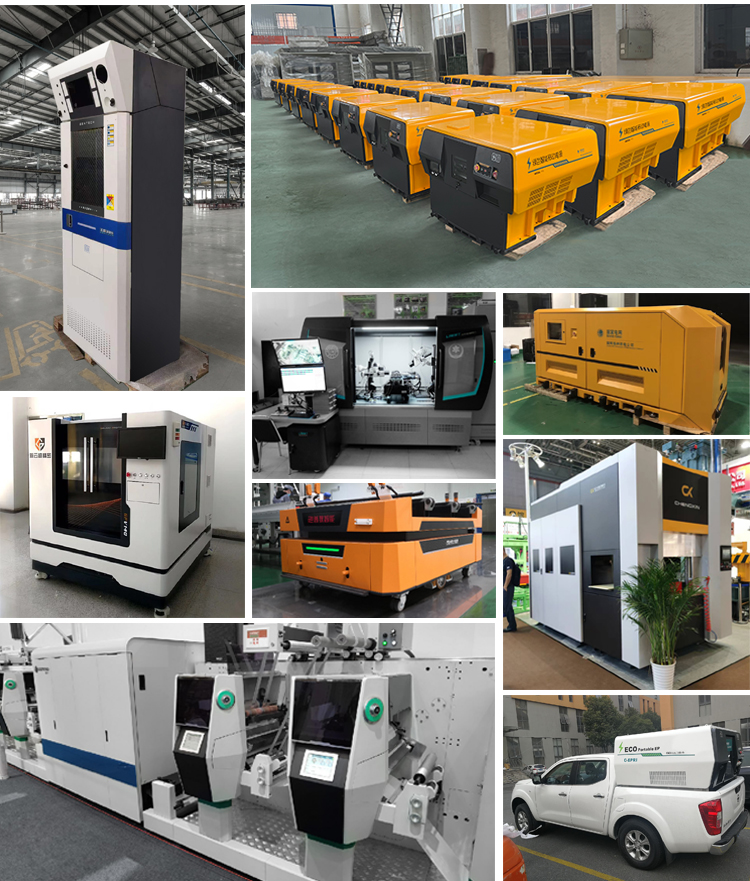

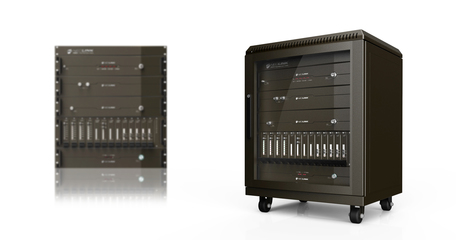

二、外观设计：从“铁疙瘩”到品牌载体

传统大型设备常给人粗笨、凌乱的印象。现代工业设计强调：

1. 整体比例与线条：以简洁、稳定的体量关系表现力量感与科技感。例如，通过统一的倒角、腰线与分区，将罩壳、机架、管线整合为有序的视觉语言。
2. 色彩策略：主色调常采用企业标准色，辅以高对比的警示色（黄、红）标识危险区域。机床类产品多采用浅灰、白、深灰搭配，体现精密、洁净。
3. 材质与工艺：不锈钢、铝合金、工程塑料与喷涂钣金的合理组合，既提升质感，也便于清洁与耐腐蚀。
4. 细节设计：把手、铰链、通风口、线缆管理、铭牌等统一风格化，强化品质感。

三、结构设计：功能、刚度与可维护性的平衡

大型设备的结构设计直接决定性能与寿命。关键原则包括：

• 以刚度为核心：机床床身、立柱、横梁等基础件需通过有限元分析优化筋板布局，控制变形与共振。
• 模块化与标准化：将设备分解为功能模块（如主轴箱、进给机构、防护单元），便于生产、运输、装配与后期升级。
• 人机工程融入结构：将操作空间、维修通道、爬梯、吊装点与结构件一体化设计，而非事后附加。
• 管线与走线设计：在结构内部预留线槽、油管通道，使外观整洁并减少磨损。

四、外观与结构的一体化设计流程

在实践中，外观与结构必须并行推进：

1. 需求调研与概念设计：明确使用场景、操作者身高范围、吊装与运输限制。
2. 概念造型与结构骨架同步：工业设计师与结构工程师共同确定分块与开孔位置。
3. 数字样机与仿真：通过CAD/CAE验证外观可制造性、结构强度与散热。
4. 样机试制与验证：制作1:1或缩比模型，验证操作、维护与视觉效果。
5. 量产转化：输出工程图、钣金展开图、表面处理要求与装配工艺。

五、典型场景：机械机床产品设计

以大型数控落地镗铣床为例：

• 外观：采用封闭式防护罩配大面积视窗，主色浅灰加品牌色带，控制面板倾斜布置，减少眩光。
• 结构：床身采用高刚性铸铁与箱型筋板，立柱采用对称结构减少热变形，滑枕采用有限元优化截面。
• 交互：悬浮式操作站可调节高度，集成急停、手轮与17寸触摸屏，满足坐姿与站姿操作。
• 维护：防护门采用大开角铰链，关键润滑点集中布置，油窗与状态指示灯清晰可见。

六、趋势展望

未来大型机械设备工业设计将更注重：

• 智能化与可视化：状态灯带、数字孪生界面与产品外观融合。
• 绿色设计：低噪音、低油雾、可回收材料与节能结构。
• 人机协作：协作机器人与操作者的安全共存设计。
• 品牌家族化：通过统一的造型基因形成系列化产品识别。

大型机械设备、机械机床的外观设计与结构设计，是艺术与工程深度耦合的领域。只有将美学、人机、结构与制造工艺整合考虑，才能打造出既稳固耐用又具备现代品质感的装备产品，帮助企业在激烈的市场中建立差异化优势。
